CK514系列机床是接纳线性转动导轨的数控立式车床， ，该系列机床包括CK514/CK514A/CK514Z， ，配以FANUC 0i-TF（3B）数控系统和6工位刀架， ，相宜加工中小型盘、盖类零件， ，机床接纳立式结构， ，装夹工件利便， ，占地面积小 。。。。。。

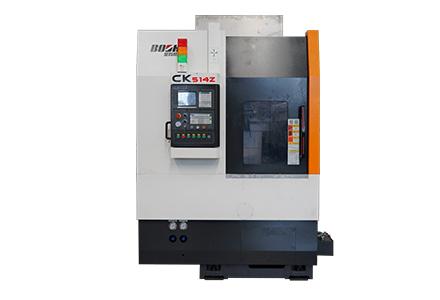

CK514Z是CK514的镜像机床， ，可以与CK514组成双胞胎加工单位， ，也可以单独使用 。。。。。。
产品特点：
1）高强度铸铁底座、立柱， ，有优异的稳固性和抗震性能 。。。。。。
2）立式结构， ，装夹工件利便， ，占地面积小 。。。。。。
3）疏散式冷却水箱， ，便于洗濯 。。。。。。

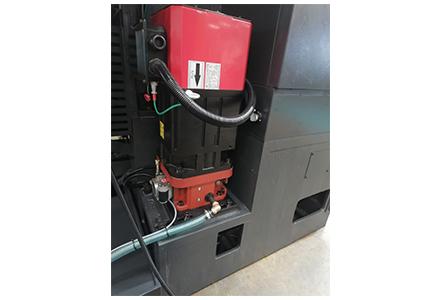

4）大功率交流主轴电机， ，即可输出大扭矩， ，又可高速运转， ，知足差别加工需要 。。。。。。

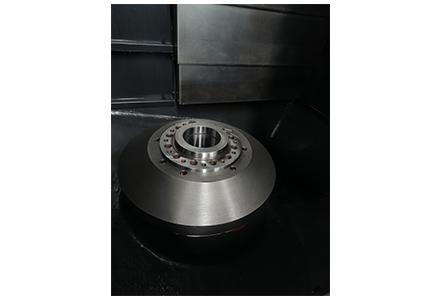

5）细密、高刚度弹筒式主轴结构， ，主轴接纳入口高级润滑脂润滑， ，全关闭， ，免维护 。。。。。。
6）床鞍、立柱导轨接纳超重负荷直线转动导轨 。。。。。。

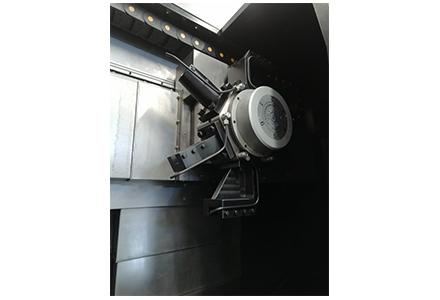

7）配备6工位立式电动刀架， ，刚性高、换刀迅速、可靠 。。。。。。
8）X/Z轴接纳高精度滚珠丝杠和丝杠专用轴承， ，精度坚持性好 。。。。。。
9）整体式全关闭防护， ，环保清洁 。。。。。。
适用行业：
适用于汽车、电子、模具、通讯、医疗器械、仪器仪表等行业 。。。。。。
|
项目 |
单位 |
CK514A |
CK514/CK514Z |
|
|
加工规模 |
最大回转直径 |
mm |
Φ650 |
Φ650 |
|
过床鞍最大切削直径（轴类） |
mm |
Φ450 |
Φ450 |
|
|
最大切削直径（盘类） |
mm |
Φ550 |
Φ550 |
|
|
最大切削高度 |
mm |
420 |
420 |
|
|
主轴 |
卡盘尺寸 |
mm |
Φ305 |
Φ305 |
|
主轴头型式 |
GB/T5900.1 |
A2-8 |
A2-8 |
|
|
主轴转速规模 |
r/min |
50-2500 |
30-3000 |
|
|
主轴电机功率 |
Kw |
22/30 |
18.5/22 |
|
|
床鞍 |
快速移动速率 |
m/min |
X轴：12 Z轴：16 |
X轴：12 Z轴：16 |
|
X/Z轴行程 |
mm |
X轴：450 Z轴：550 |
X轴：450 Z轴：550 |
|
|
刀架 |
刀位数 |
|
6 |
6 |
|
刀具装夹尺寸 车削/镗孔 |
mm |
32X32/Φ50 |
32X32/Φ50 |
|
|
其他 |
电源 |
kVA |
50 |
50 |
|
机床体积 长×宽×高：不含排屑器 |
mm |
2400X1880X2850 |
2400X1880X2850 |
|
|
机床重量 |
kg |
6000 |
6000 |
|
注：上表为标准设置时的参数， ，选择其他设置时参数有转变 。。。。。。
