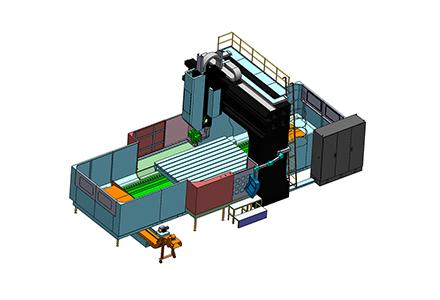

BXH2040L龙门加工中心是多功效大型制造装备 ，， ，整机接纳龙门式框架结构 ，， ，主要用于大型零件、模具等多品种加工。。。
产品特点：
1）机床整体结构接纳树脂砂型铸造 ，， ，龙门式框架结构 ，， ，厚壁多筋 ，， ，并经多道应力消除工序 ，， ，使得机床具有优异的刚性。。。
2）X、Y轴接纳入口国际着名公司生产的重载滚柱直线转动导轨 ，， ，动态响应性能好 ，， ，精度坚持性高。。。
3）Z轴导轨接纳矩形滑轨 ，， ，大幅镌汰切削力矩可能爆发的弯曲变形 ，， ，刚性高。。。
4）主轴轴承接纳入口预压高细密斜角滚珠轴承 ，， ，给予主轴最大刚性和最高精度；；；；主传动接纳大扭矩交流伺服主轴电机 ，， ，可加装德国ZF减速箱（选配） ，， ，低速扭矩大 ，， ，适合强力切削 ，， ，可有用提高加工效率。。。
5）BT50圆盘电动刀库 ，， ，换刀速率快。。。
6）接纳液压自重平衡系统 ，， ，高速稳固性好。。。
7）内置双螺旋+链式排屑器提升的方式 ，， ，排屑利便 ，， ，情形整齐、操作清静。。。
适用行业：
适用于汽车、模具、重机、机床、印刷、轻纺等行业。。。
|
项目 |
单位 |
BXH2040L |
||
|
事情台 |
事情台面积(宽X长) |
mm |
2000X4000 |
|
|
|
T型槽(数目-尺寸X间距) |
mm |
9-28X200 |
|
|
|
允许负载 |
Kg |
12000 |
|
|
主轴 |
主轴锥孔 |
No. |
BT50 |
|
|
|
主电机功率(连续/30min.过载) |
KW |
15/18.5 |
|
|
|
主轴最高转速 |
皮带1：1 |
rpm |
6000 |
|
行程 |
事情台左右行程(X) |
mm |
4000 |
|
|
|
主轴箱前后行程(Y) |
mm |
2200 |
|
|
|
主轴箱上下行程(Z) |
mm |
1000 |
|
|
|
主轴端面至事情台面距离 |
mm |
280-1280 |
|
|
|
龙门宽度 |
mm |
2300 |
|
|
进给 |
X/Y/Z轴快速移动 |
m/min |
10 |
|
|
刀库 |
刀具规格 |
/ |
BT50 |
|
|
|
刀库容量 |
Pcs |
24 |
|
|
|
换刀方式 |
/ |
双向恣意 |
|
|
|
最大刀具尺寸 |
mm |
φ125X350 |
|
|
|
最大刀具重量 |
Kg |
25 |
|
|
机床精度 |
定位精度 |
X |
mm |
0.032/2000 |
|
|
|
Y |
|
0.033 |
|
|
|
Z |
|
0.025 |
|
|
单向重复定位精度 |
X |
mm |
0.013/2000 |
|
|
|
Y |
|
0.014 |
|
|
|
Z |
|
0.009 |
|
其它 |
机床重量 |
Kg |
38000 |
|
